上海理工大学 Yibo Dong 团队和中科院微电子所 Meng Xun 团队将3D纳米打印的微相位板单片集成到垂直腔面发射激光器(VCSEL)阵列上,实现了超紧凑、可寻址的完美涡旋光束(PVB)源。集成的相位板结合了螺旋、轴锥和透镜功能,可直接生成具有一致环径的PVB。作者展示了可扩展的一维和二维阵列,这些阵列可发射不同的PVB通道,其中包括一个超高密度的100 × 100 μm²阵列,该阵列具有四个可独立寻址的轨道角动量(OAM)态。高密度间距使得多个PVB能够以超过50%的单通道效率直接耦合到标准多模光纤中,无需任何外部复用光学器件。
研究成果于 2026 年 6 月 23 日以“Chip-Scale Perfect Vortex Beam Arrays within a 100 × 100 μm2 Footprint for High-Capacity OAM Fiber Links”为题发表于《ACS Photonics》。

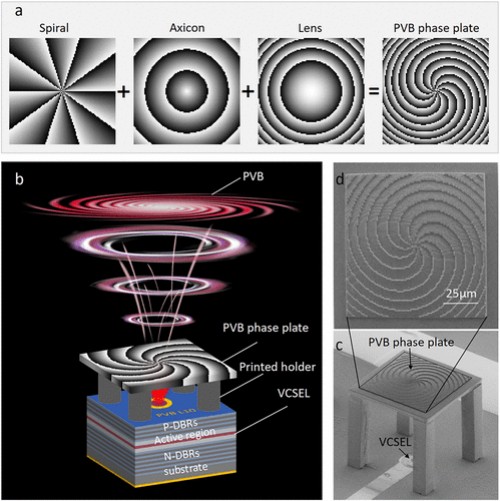

图1:基于VCSEL的芯片级PVB器件

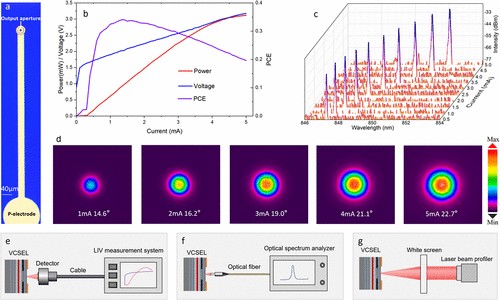

图2:裸VCSEL的测量结果

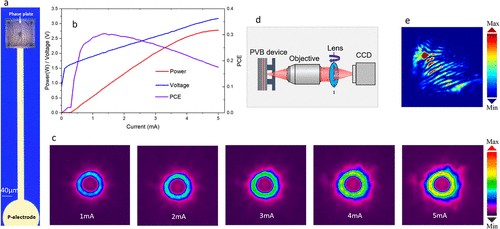

图3:单个PVB器件的测量结果

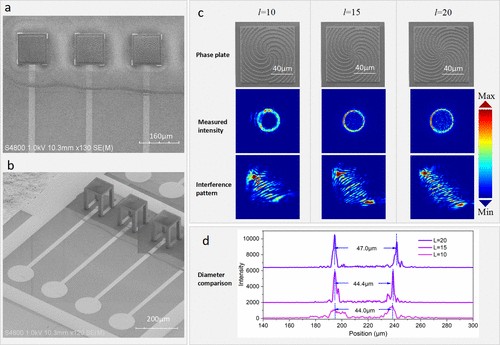

图4:一维PVB阵列

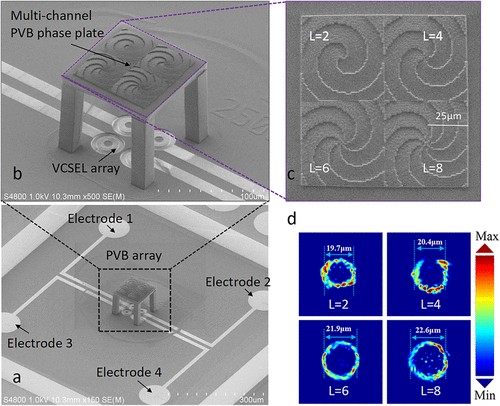

图5:超高密度 2 × 2 PVB 阵列

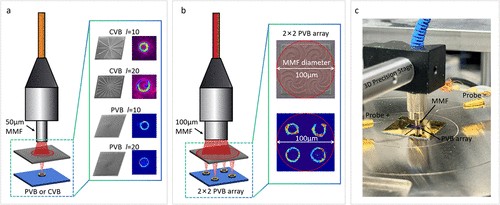

图6:光纤耦合表征的实验装置
该集成平台省去了体积较大的元件,简化了OAM的生成和组合,为实用、高容量和小型化的OAM复用发射器铺平了道路。
参考文献: 中国光学期刊网
